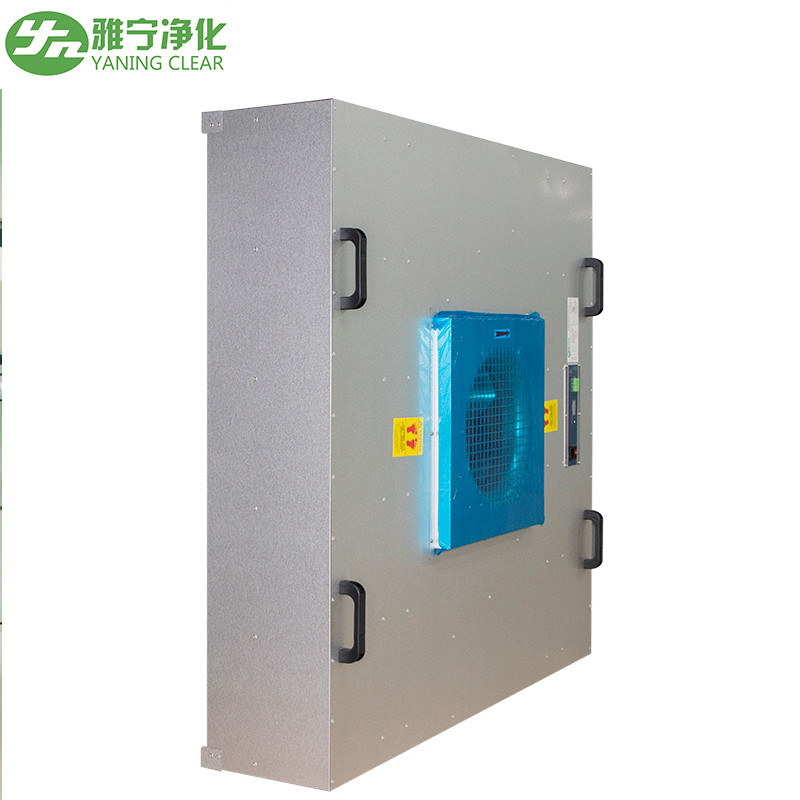

Unidad de filtro de ventilador FFU para el techo de la sala limpia
, Unidad de filtro de ventilador FFU con filtro HEPA
, Unidad de filtro de ventilador FFU con terminal
El material: |
Acero en capa de polvo/acero galvanizado/acero inoxidable |
suministro de energía: |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en f |
Eficiencia: |
H13-U15 |
condición de trabajo: |
Interruptor del indicador de potencia/luz de avance de avería |
Protección contra sobrecarga: |
Interruptor de protección contra sobrecarga del controlador del motor |
Tipo de conexión: |
Bloque terminal/conector masculino y femenino/cable de alimentación |
Contacto de seguimiento: |
Conexión seca reservada para correr y fallar |
Descripción de las UFF
FFU es la abreviatura de Fan Filter Unit. Es un dispositivo modular de suministro de aire terminal con su propia energía y efecto filtrante.Su función principal es inhalar el aire de la parte superior de la FFU por el ventilador y filtrarlo mediante HEPA., y el aire limpio filtrado se filtra uniformemente a la velocidad del aire de 0,45 m/s+20% en toda la superficie de salida del aire para cumplir con los requisitos de limpieza del entorno limpio.Se instala principalmente en zonas limpias y zonas de trabajo..
La FFU se puede conectar y utilizar de forma modular, lo que hace que la FFU se utilice ampliamente en salas limpias, consolas libres de polvo, líneas de producción libres de polvo, salas limpias ensambladas y aplicaciones locales de clase 100.FFU tiene un filtro de dos etapas temprano y de alta eficienciaEl ventilador toma aire de la parte superior de la FFU y es filtrado por un filtro primario y de alta eficiencia.45 M/S±20% a través de toda la superficie de salidaProporciona aire limpio de alta calidad para salas limpias y microambientes de diferentes tamaños, diferentes niveles de limpieza.En la sala limpia de nueva construcción y la planta limpia tipo de renovación y rehabilitación, el nivel de limpieza puede mejorarse, el ruido y las vibraciones pueden reducirse y el coste puede reducirse en gran medida.y es un componente ideal para un ambiente limpio.
Ventajas de las FFU
1) El funcionamiento extremadamente bajo consume energía y reduce los costes.
2, sistema de desvío de conductos de aire incorporado, reduce el ruido y la pérdida de presión, mejora la eficiencia del ventilador.
3), puede combinarse fácilmente con las diferentes marcas de T-GRID y HEPA, ULPA.
4) El ventilador de la unidad de filtro del ventilador adopta un ventilador centrífugo de alta eficiencia, que puede proporcionar un alto volumen de aire y condiciones de alta presión estática.
5), adecuado para su uso en salas limpias de clase de limpieza de clase 1-1000.
6), especialmente adecuado para el ensamblaje en líneas de producción ultra-limpias, se puede organizar de acuerdo con las necesidades del proceso para un solo uso, también puede ser más de una serie para formar 100 línea de ensamblaje
Antes de que los productos salgan de la fábrica, todos son probados de acuerdo con la Norma Federal de EE.UU. 209E utilizando contadores de partículas de polvo para garantizar la calidad.
Características del producto
1Ventilación a presión negativa
2¡Ahorra espacio!
3"Cortar el período de construcción
4Reducción de los costes operativos
5Control conveniente y rápido
6Es flexible y fácil de reemplazar, instalar y mover.
Tipo estándar FFU
- El grado de limpieza desde la clase 1 hasta 100.000 se puede establecer y se puede establecer en el área individual.
- Debido a que la parte posterior del techo es un área de baja presión, el potencial de fuga es extremadamente bajo.
- El método de la bahía o a través del método de la pared es posible por la disposición de la disposición de FFU.
- El volumen del flujo de aire se puede ajustar en cada área.
- El aumento o cambio flexible de la sala limpia es posible mediante la disposición de la unidad de filtro de ventilador.
Estructura del producto
1, interruptor de control de velocidad
2, el enchufe del pin
3Código de la esquina
4Filtro primario
5¿Qué es esto?
3. Parámetro FFU
| Modelo |
Se aplicará el método de evaluación de la calidad de los productos. |
Se aplicará el método siguiente: |
Se aplicará el método de evaluación de los resultados. |
Unidad |
| Tamaño |
920 × 615 × 350 |
1175 × 575 × 350 |
1225 × 615 × 350 |
En el caso de los |
| Materiales de las cámaras plenarias |
Placas de zinc aluminizado/acero inoxidable. |
Placas de zinc aluminizado/acero inoxidable. |
Placas de zinc aluminizado/acero inoxidable. |
|
| Flujo de aire |
800 |
1000 |
1200 |
el volumen de agua |
| Velocidad media del viento |
0.4/0.45/0.5 |
0.4/0.45/0.5 |
- ¿Por qué no lo haces?5 |
el número de unidades |
| Presión estática extrema |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases de escape. |
- ¿ Qué? |
| Tamaño del filtro HEPA |
915 × 610 × 69 |
1170 × 570 × 69 |
1220 × 610 × 69 |
En el caso de los |
| Eficiencia |
0.12um@99.99% |
0.12um@99.99% |
0.12um@99.99% |
|
| Pérdida de presión inicial del filtro |
180 Pa@0,45 m/s |
180 Pa@0,45 m/s |
180 Pa@0,45 m/s |
|
| El poder |
180 Pa@0,45 m/s |
180 Pa@0,45 m/s |
180 Pa@0,45 m/s |
|
| Coeficiente de vibración del ventilador |
0.2-0.5 mm/s |
0.2-0.5 mm/s |
0.2-0.5 mm/s |
|
| Disipación de energía |
123 |
123 |
172 |
No |
| Peso |
24 |
28 |
31 |
En kilos |
| Ruido |
53 |
55 |
55 |
Db |
